Фрезы для фрезерно гравировальных станков с ЧПУ
Фрезы для 3D резьбы по дереву - Фрезы для 2D обработки
Заточка фрез для ЧПУ


Предлагаем:

  • Инструмент для 3D фрезеровки
  • Фрезы для 2D обработки
  • Заточку фрез для станков с ЧПУ
  • Консультации по режимам резания

Заказ фрез для станков с ЧПУ и консультации по применению:

Моб: +38(067) 503 46 64

Запрос актуального прайса по e-Mail: tdk@uch.net


Фрезы для станков с ЧПУ

Правильный выбор инструмента и режимов резания имеет огромное значение для получения качественных изделий на станках с ЧПУ. Наша компания более двух десятков лет занимается механическими видами обработки древесины и других материалов. За этот период мы получили большой опыт в использовании станков с ЧПУ для резьбы по дереву, в обработке древесносодержащих материалов, пластиков, текстолитов и цветных металлов.

Мы используем и рекомендуем для применения инструмент от лучших производителей в Украине и за рубежом.

Для изготовления деталей с 3D резьбой по дереву мы используем два вида обработки - черновую и чистовую.

Для черновой обработки мы применяем концевые фрезы с прямым или сферическим торцом, однозаходные, двухзаходные и трехзаходные. Фрезы с количеством режущих граней большим чем три выполняются исключительно под заказ, кроме специальных фрез - так называемых "стружколомов", или фрез типа "кукурузка". Эти фрезы хорошо выполняют черновую выборку в дереве и обрезку, оставляя после фрезерования лишь мелкую стружку, которая легко удаляется применяемыми на станках средствами пылеочистки - стружкопылесосами.


Шпоночная фреза Сферическая фреза

Для чистовой 3D обработки мы применяем конусные фрезы - в случае детализированной резьбы по дереву, если модель имеет рельеф с чередующимися тонкими гранями и впадинами. В других случаях, когда нет необходимости в применении фрез с малым радиусом торца, для финишной обработки детали мы используем концевые прямые фрезы со сферическим торцом.


Конусная фреза Сферическая фреза

Конусные фрезы для 3D фрезеровки


Конусная фреза


Наименование A - ∅ B C D - ∅
3D.6.46.24.1 6 46 24 1
3D.6.46.22.2 6 46 22 2
3D.6.46.20.3 6 46 20 3
3D.6.60.24.1 6 60 24 1
3D.6.60.22.2 6 60 22 2
3D.6.60.20.3 6 60 20 3
3D.6.80.24.1 6 80 24 1
3D.6.80.22.2 6 80 22 2
3D.6.80.20.3 6 80 20 3
3D.8.60.34.1 8 60 34 1
3D.8.60.30.2 8 60 30 2
3D.8.60.25.3 8 60 25 3
3D.8.80.34.1 8 80 34 1
3D.8.80.30.2 8 80 30 2
3D.8.80.25.3 8 80 25 3
3D.10.75.50.1 10 75 50 1
3D.10.75.50.2 10 75 50 2
3D.10.75.50.3 10 75 50 3
3D.10.75.50.5 10 75 50 5
3D.10.100.44.1 10 100 44 1
3D.10.100.40.2 10 100 40 2
3D.10.100.35.3 10 100 35 3
3D.12.80.54.1 12 80 54 1
3D.12.80.50.2 12 80 50 2
3D.12.80.45.3 12 80 45 3
3D.12.100.54.1 12 100 54 1
3D.12.100.50.2 12 100 50 2
3D.12.100.45.3 12 100 45 3

Фрезы для 2D обработки с прямым торцом


Шпоночная фреза

Наименование A - ∅ B C Грани
2D.6.46.20.2 6 46 20 2
2D.6.46.20.3 6 46 20 3
2D.6.60.30.2 6 60 30 2
2D.6.60.30.3 6 60 30 3
2D.6.80.40.2 6 80 40 2
2D.6.80.40.3 6 80 40 3
2D.6.100.60.3 6 100 60 3
2D.8.70.30.2 8 70 30 2
2D.8.70.40.3 8 70 40 3
2D.8.80.40.3 8 80 40 3
2D.8.100.50.2 8 100 50 2
2D.8.100.50.3 8 100 50 3
2D.10.100.50.2 10 100 50 2
2D.10.100.50.3 10 100 50 3
2D.12.80.40.2 12 80 40 2
2D.12.80.40.3 12 80 40 3
2D.12.100.50.2 12 100 50 2
2D.12.100.50.3 12 100 50 3

Фрезы стружколомы



Стружколом

Наименование A - ∅ B C Грани
2S.6.46.20.3 6 46 20 3
2S.6.60.30.3 6 60 30 3
2S.6.80.40.3 6 80 40 3
2S.6.100.60.3 6 100 60 3
2S.8.70.40.3 8 70 40 3
2S.8.80.40.3 8 80 40 3
2S.8.100.50.3 8 100 50 3
2S.10.100.50.3 10 100 50 3
2S.12.80.40.3 12 80 40 3
2S.12.100.50.3 12 100 50 3

Фрезы со сферическим торцом


Сферическая фреза

Наименование A - ∅ B C D - ∅
1D.6.46.20.6 6 46 20 6
1D.6.60.30.6 6 60 30 6
1D.6.80.40.6 6 80 40 6
1D.8.70.30.8 8 70 30 8
1D.8.80.40.8 8 80 40 8
1D.8.100.50.8 8 100 50 8
1D.10.100.50.10 10 100 50 10
1D.12.80.40.12 12 80 40 12
1D.10.100.50.12 12 100 50 12

Фасонные фрезы для 2D обработки


Фрезы для ЧПУ

Фрезы Фрезы


Используются фрезы, изготовленные из твердых сплавов или быстрорежущих сталей, с хвостовиками 3 мм и 4 мм для шпинделя АС-72/0,6 и 6÷8 мм, 10 мм и 12 мм для шпинделей с цангами типа ER .


Компрессионные фрезы для 2D обработки листовых материалов

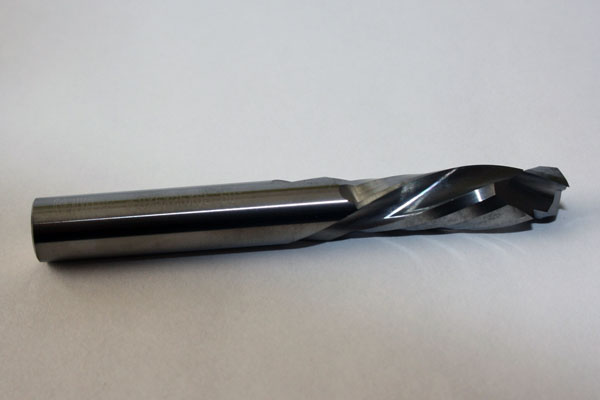

Компрессионная фреза

Для высокопроизводительного раскроя листовых (плитных) материалов на станках с ЧПУ применяется специальный инструмент - компрессионные фрезы для ЧПУ станков.

Особенностью обработки компрессионными фрезами является отсутствие большого количества сколов на нижней и верхней грани заготовки - что достигается благодаря применению разнонаправленных ножей - нижняя часть фрезы имеет наклон режущих кромок в правую сторону, верхняя часть – в левую сторону, это обеспечивает направление вектора усилия резания к центру заготовки, при этом обрабатываемый листовой материал остается в стабильном состоянии и полностью отсутствует эффект отрыва или прижатия заготовки.

При достаточных возможностях станков с ЧПУ по мощности шпинделя, по силе стружкоотсоса и по безопасности фрезеровки, компрессионные фрезы оптимально применять при прорезке листового материала за один проход.
